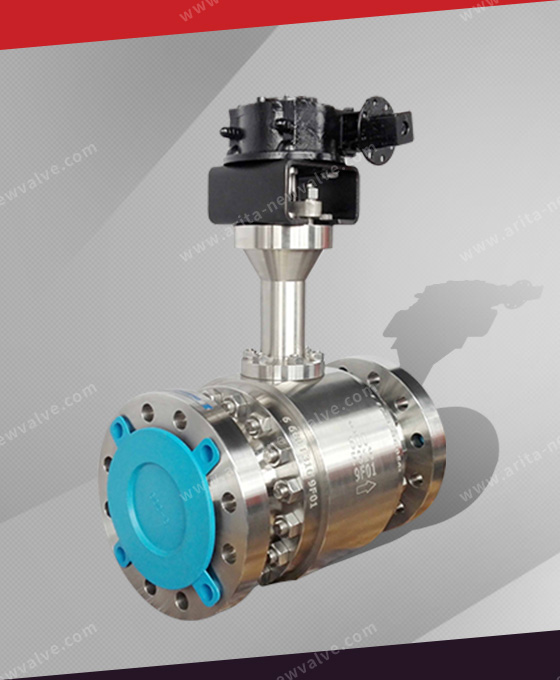

產品概述
低溫球閥采用固定球結構。球芯采用全通徑，額定流量系數大，流阻小。球芯表面采用特殊工藝進行硬化處理，使其表面光滑耐磨，閥座密封材料為聚三氟氯乙烯，閥座磨損小，密封優良，使用壽命長，具有極強的切斷性能。執行機構選用高性能雙活塞齒輪齒條結構或拔叉式結構，傳動效率高，結構緊湊。該系列產品公稱范圍DN15~600mm(NPS 1/2~24")，公稱壓力等級PN1.6~16.0MPa(Class150~900)。
主要技術參數
型式：低溫球閥
公稱通徑：DN15～DN600mm
公稱壓力：1.6~16.0MPa、150LB~900LB
流量特性：快開
額定轉角：0±4°~90±4°
允許泄漏等級：Ⅵ級、無泄漏
操作方式：氣動 ：氣源壓力0.4~0.6MPa
手動 ：部分回轉手動裝置
連接形式：法蘭式 ：PN1.6MPa 按HG/T20592-2009 RF，閥體突面
PN≥4.0MPa 按HG/T20592-2009 FM，閥體凹面
焊接式：對焊式
